一、用途
本系列箱形电阻炉为周期作业式电炉，其额定功率为15～120千瓦，工作温度为950（1200）℃，供一般金属机件在空气中进行正火、退火、淬火之用。
RX3系列箱形电阻炉共分为五种型号，与DRZ系列控制柜配套使用，可自动控制电炉的工作温度。
二、结构简介

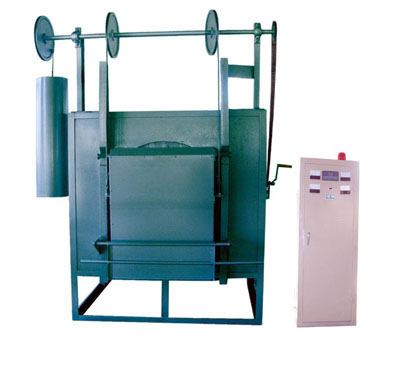

RX3系列箱形电阻炉外壳是由角钢及钢板焊接而成的。内部是由各种耐火材料砌成的工作室，外壳与工作室之间填满了保温材料、电热元件是由铁铬铝绕成螺旋状，炉丝安放在工作室的两侧及炉底的砖上。工作物即放在工作室的炉底板上。炉门的升降是通过手摇链轮来进行的，炉门的左侧有一平衡作用的圆桶，是调节炉门重量的，如发现炉门过重或过轻时，用碎铁调到平衡状态。在炉顶板上有一热电偶孔，在使用时将热电偶置入炉膛，再通过电炉控制柜控制炉内的温度。（配重物自备）。
三、技术参数
|
型号 |
炉膛尺寸（mm） |
功率（KW） |
电压（V） |
额定温度（℃） |
|
RX3-15-9 |
650×300×250 |
15 |
380 |
950 |
|
RX3-30-9 |
950×450×400 |
30 |
380 |
|
|
RX3-45-9 |
1200×600×400 |
45 |
380 |
|
|
RX3-60-9 |
1500×750×450 |
60 |
380 |
|
|
RX3-75-9 |
1800×900×550 |
75 |
380 |
|
|
RX3-20-12 |
650×300×250 |
20 |
380 |
1200 |
|
RX3-45-12 |
950×450×350 |
45 |
380 |
|
|
RX3-65-12 |
1200×600×400 |
65 |
380 |
|
|
RX3-90-12 |
1500×750×450 |
90 |
380 |
|
|
RX3-115-12 |
1800×900×550 |
115 |
380 |
|
|
RX3-140-12 |
2000×1200×760 |
140 |
380 |
同时本厂还承接各种非标订购业务
