一、概述
本系列电阻炉均系周期作业式，以硅碳棒为加热元件，炉膛额定温度为1300℃，供实验室、工矿企业、科研等单位在气氛保护状态下高温热处理加热之用。
本系列电阻炉需与KSP型或KSY型温度控制器及铂铑热电偶配套使用，由此进行电炉温度的测量、指示及自动控制。
二、主要技术数据
|
产品 名称 |
型号 |
真空度 （MPa） |
电压 （V） |
温度 （℃） |
炉膛尺寸 |
出厂价 （元） |
备注 |
|
ZGL 系列真空电阻炉 |
ZGL-8-10 |
6×102 |
380 |
1000 |
400×250×200 |
33800 |
单片机程序全自动控温 |
|
ZGL-12-10 |
380 |
1000 |
500×300×200 |
38900 |
|||
|
ZGL-4-13 |
220 |
1350 |
250×160×120 |
36400 |
|||
|
ZGL-10-13 |
380 |
1350 |
400×200×160 |
49400 |
|||
|
ZGL-10-16 |
380 |
1600 |
300×150×120 |
55900 |
|||
|
ZGL-14-16 |
380 |
1600 |
400×200×160 |
67800 |
三、结构简介

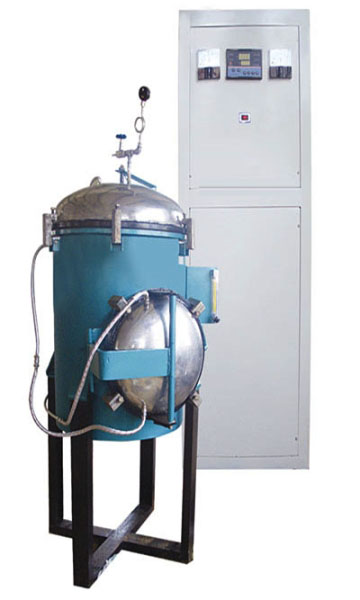

本系列电阻炉外形均为圆柱体。炉壳系用钢板圈焊制成。工作室由氧化铝纤维制成的，加热元件“硅碳棒。炉膛与炉壳之间用绝热性能良好的氧化铝纤维为保温层，炉体外有空气夹层，使外壳温度不能过高。
本型号箱式气氛炉配有抽真空装置，可以预抽真空，可以通气氛保护。气氛保护炉的周围有冷却水装置。
在炉顶向炉膛开有热电偶孔并装有热电偶固定座，热电偶就从此孔插入炉膛。
