一、 DL-5C型盘式真空过滤机用途：
盘式真空过滤机用于地质、冶金、煤炭、建材、矿山等科研实验单位在开展矿物可选性实验工作中，作为浮选、重选、磁选等作业后脱水，检测样品时固液分离。机器主要由真空泵、分水滤气器、真空负压罐及两个过滤盘组或其排水通过自控装置自动排水，达到固液分离目的。本产品由原地矿部指定企业生产，执行行业标准。
二、DL-5C型盘式真空过滤机技术参数：
|
型号 |
DL-5C |
单位 |
|
|
过滤盘 |
大滤盘：3.6L 小滤盘：0.64L |
L |
|
|
真空负压罐 |
5 |
L |
|
|
真空泵 |
限真空 |
91.2 |
KPa |
|
抽气速率 |
30 |
m³/h |
|
|
真空水银柱高 |
730 |
mmHg |
|
|
给料粒度 |
0-0.8 |
mm |
|
|
滤饼水份 |
10-25 |
% |
|
|
电动机 |
功率 |
1.5 |
Kw |
|
整机重量 |
140 |
Kg |
|
|
外型尺寸 |
710×590×1145 |
mm |
|

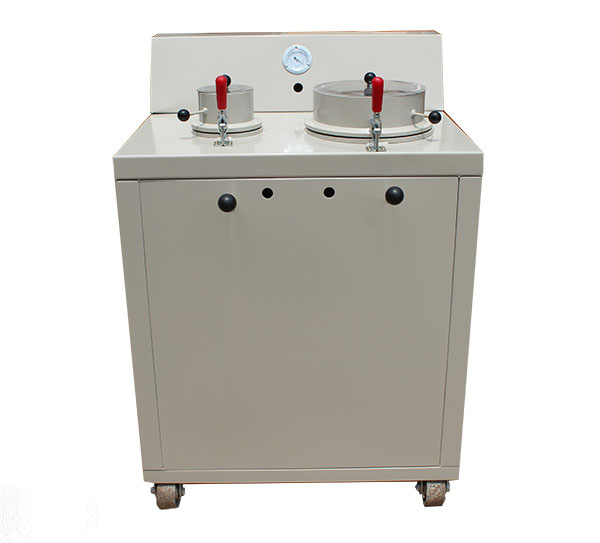

结构：DL-5C型过滤机，设有两个容量相同的滤盘，不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、电磁阀以及真空管道组成。
本设备由机箱，小滤盘，抽排管道，补加水管道，移动抽滤盘，电器，真空泵，真空罐等部分组成。
本设备利用直联式悬鸭水环真空泵运转时产生的负压来抽滤矿浆，能连续抽吸和排放过滤液体。真空泵由一台1.5千瓦的电动机直接联带动，运转时（海拔高度为0时）可产生560-650贡柱的负压。有大、小滤盘、抽排管道、移动抽滤盘、真空罐及真空表所组成的过滤系统，直接与真空泵的负压区相连，省去了气水分离等一整套装置，工作时不需停机，滤液及由真空泵直接泵出，从而提高了过滤效率，减少停机和启动次数，减少了故障，延长了设备的使用寿命。
